Vizualizace studia — Schéma aplikace
K čemu aplikace slouží, schéma a popis
Vizualizace studentova studijního plánu (VSSP) — je samostatnou aplikací a od vizualizace v prohlížení se významně liší tím, že zobrazuje konkrétní studijní plán daného studenta, včetně označení již splněných předmětů. V tomto směru se jedná o další variantu zobrazení již dosažených výsledků (elektronického indexu). Tato verze aplikace je dostupná v portálu dvěma skupinám uživatelů:
Studentům: jako podstránka Vizualizace záložky Moje studium, zobrazuje studijní plán a výsledky přihlášeného studenta.
Studijním referentkám: jako podstránka Vizualizace záložky IS/STAG. Umožní zadání a zobrazení studijního plánu a výsledků libovolného studenta v rámci fakulty, jejíž studenti spadají pod danou referentku.

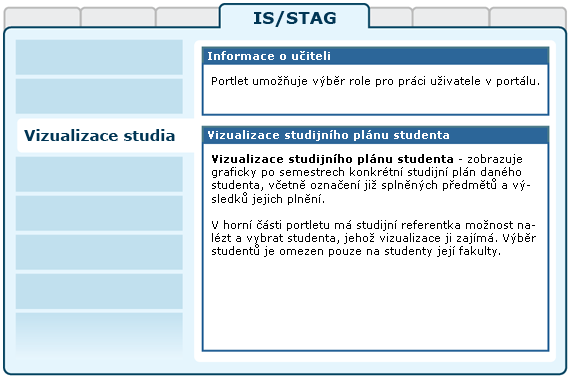

Obrázek 403. Rozložení portletů aplikace Vizualizace studia na portálové stránce.
Aplikace Vizualizace je složena ze seznamu bloků studijního plánu a tabulky zobrazující jednotlivé předměty. Sloupce tabulky jsou roky a semestry definované studijním plánem. Jedná se o personalizovanou vizualizaci, která promítá do definované struktury studia skutečný postup studenta, zobrazuje v seznamu bloků stav jejich kreditového plnění a u jednotlivých předmětů rovněž stav jejich plnění, v případě absolvování pak i jeho výsledek a datum.
Ve vizualizaci lze kromě aktuálního roku studia zobrazit i rok, na který probíhá nebo proběhl předzápis. Vizualizace sama má úzkou vazbu na grafický předzápis, kde je použita jako jeho součást. Vizualizace předzápisového roku je v podstatě shodná s vizualizační částí grafického předzápisu. Zobrazuje tedy kromě označení absolvovaných a právě studovaných předmětů i označení předmětů vybraných pro zápis a zapsaných. Pro správnou orientaci je třeba rozlišovat následující barevné značení na různých místech aplikace. Mohou nastat různé barevné kombinace, například předmět již mohl být v minulosti absolvován ale student jej má zapsán či předzapsán znovu — často např. nepovinná tělesná výchova apod.
Obrázek 404. Barevná legenda stavu plnění předmětů.
Důležitým prvkem vizualizace je tzv. infobublina předmětu. Jedná se o pomocné okno s doplňující informací o předmětu. Z infobubliny lze vyvolat další okno — tzv. Sylabus, které již obsahuje úplně kompletní informaci o předmětu. Infobublina předmětu se vyvolává klinutím na buňku předmětu ve vizualizaci.

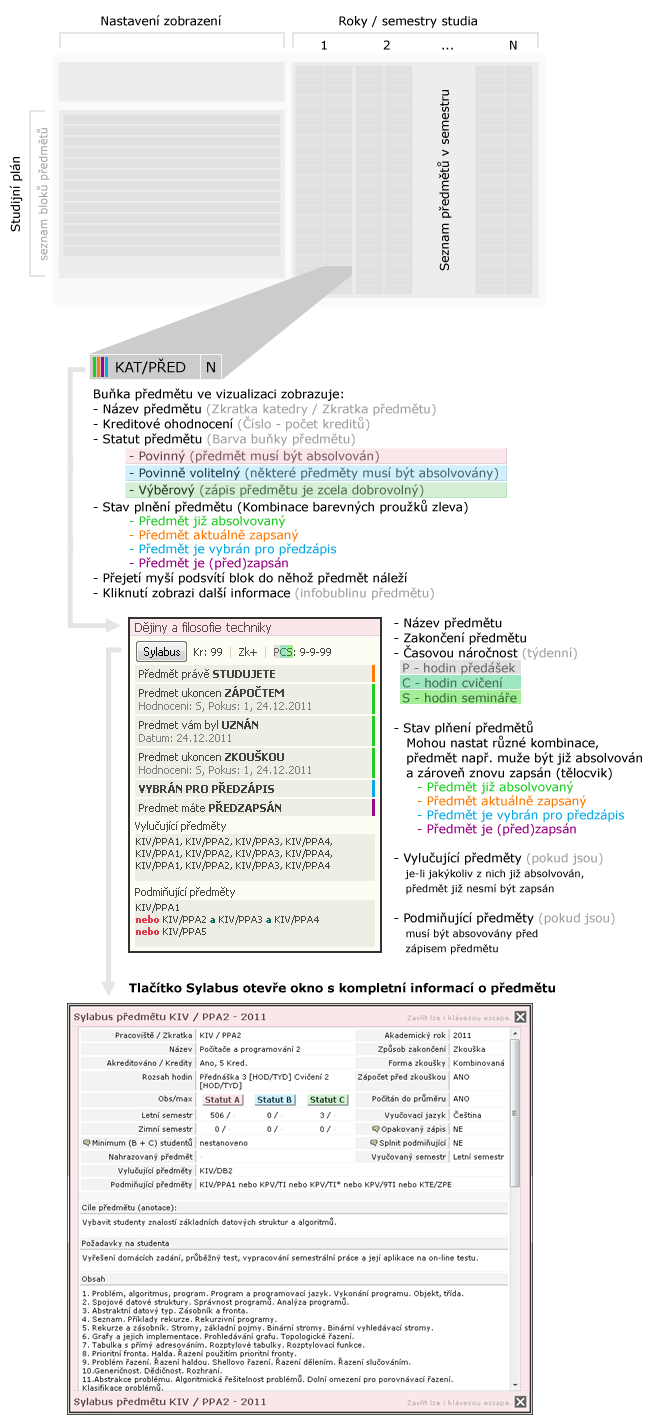

Obrázek 405. Schema obrazovky vizualizace, infobublina předmětu.
Samotné předměty studia patří vždy do nějakého bloku, který má dán statut (A — povinný, B — povinně volitelný, C — výběrový, předměty zapsané mimo studijní plán se neformálně označují statutem X). Struktura studijního plánu (a tedy i její zobrazení) se může výrazně lišit v závislosti na tom, zda student studuje jeden obor nebo kombinaci (více aprobací v pedagogických oborech např.) nebo v případě modulárního studia.
Bloky studijního plánu mohou být sdruženy do segmentů studia. V rámci studia pak zpravidla bývají stanovena pravidla, kolik bloků s jakým statutem v rámci segmentu musí být splněno pro úspěšné absolvování. Zobrazení v aplikaci tyto možnosti struktury respektuje a zobrazuje tyto limitní podmínky společně se stavy jejich plnění. Většinou jsou limity vyjádřeny počtem kreditů ke splnění, v některých případech počtem předmětů v bloku či segmentu ke splnění. Aplikace rovněž v infobublinách zobrazených po najetí myší zobrazuje stav plnění celého studia a jednotlivých bloků studijního plánu.

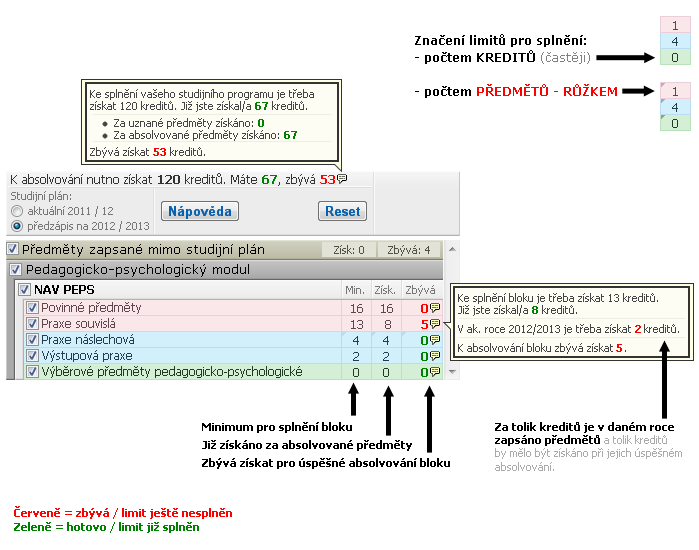

Obrázek 406. Zobrazení limit a stavů plnění bloků studijního plánu.
Jelikož vizualizace může zobrazovat najednou velké množství informací, může být za jistých okolností poněkud nepřehledná; Pro lepší orientaci jsou k dispozici tyto vizuální pomůcky:
Vizualizace — podsvícení vazby předmětu na blok. Funguje obousměrně — při přejezdu myší nad bloky v seznamu i nad předměty v tabulce.
Vizualizace — trvalé zvýraznění vazby předmětu na blok. Zapíná i vypíná se kliknutím na blok předmětů v seznamu.
Vizualizace — schování / zobrazení bloků studijního plánu. Zde je možno více způsoby:
Po jednotlivých specializacích / oborech (obsahuje-li jich studijní plán více).
Po jednotlivých blocích předmětů.
Podle statutu předmětů.
Podle stavu plnění předmětu.

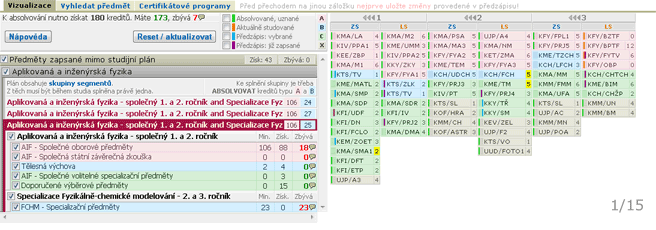

Obrázek 407. Podsvícení a zvýraznění vazby bloku na předmět.

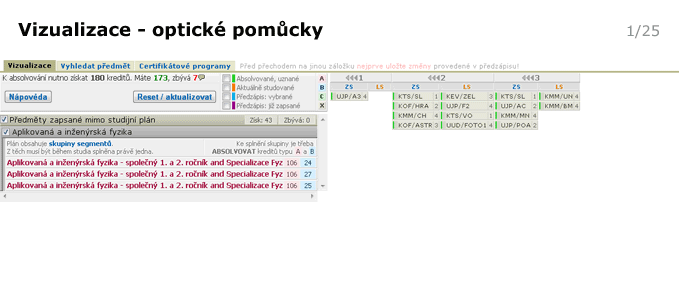

Obrázek 408. Schování / zobrazení bloků studijního plánu.
